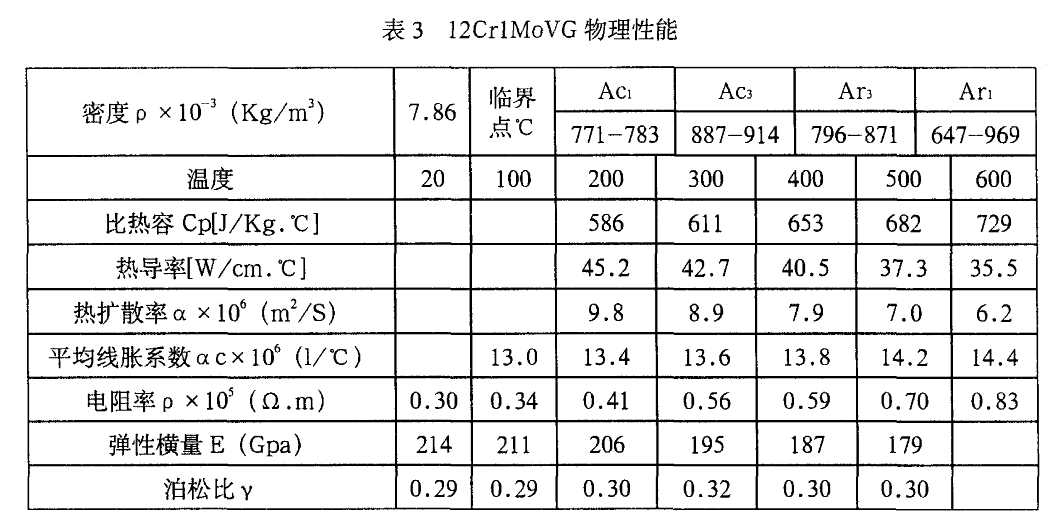

12Cr1MoVG物理性能

12Cr1MoVG物理性能

　　5.12Cr1MoVG工艺性能

　　(1)锻、轧：始锻温度1180~1145℃，终锻温度大于850℃，锻后堆冷。

　　(2)冷热加工：小口径钢管可以冷弯，弯后不需要热处理。大口径薄壁管可以冷弯，弯后需要做高温回火热处理。大口径厚壁管则要热弯，热弯管的加热温度为980℃，终弯温度>800℃，弯后还要进行正火加回火热处理。

　　(3)热处理：成品钢管应经正火+回火热处理，热处理规范对钢的性能影响比较敏感。推荐正火温度980~1020℃。保温时间按壁厚每毫米为1分钟，但不少于20分钟;回火温度720~760℃，保温时间大于2小时。当壁厚大于30mm至40mm，应进行强制冷却;当壁厚大于40mm，应进行调质处理。淬火温度950~990℃，回火温度720~760℃，保温时间大于2小时。当钢管的终轧温度为980~1020℃的正火温度时，可以热轧代替正火。成品钢管经热处理后的正常组织为铁素体+珠光体+贝氏体，正火后回火加热温度过高会出现不允许存在的相变点间产物-黄块马氏体，回火温度为低易产生脆化倾向。
